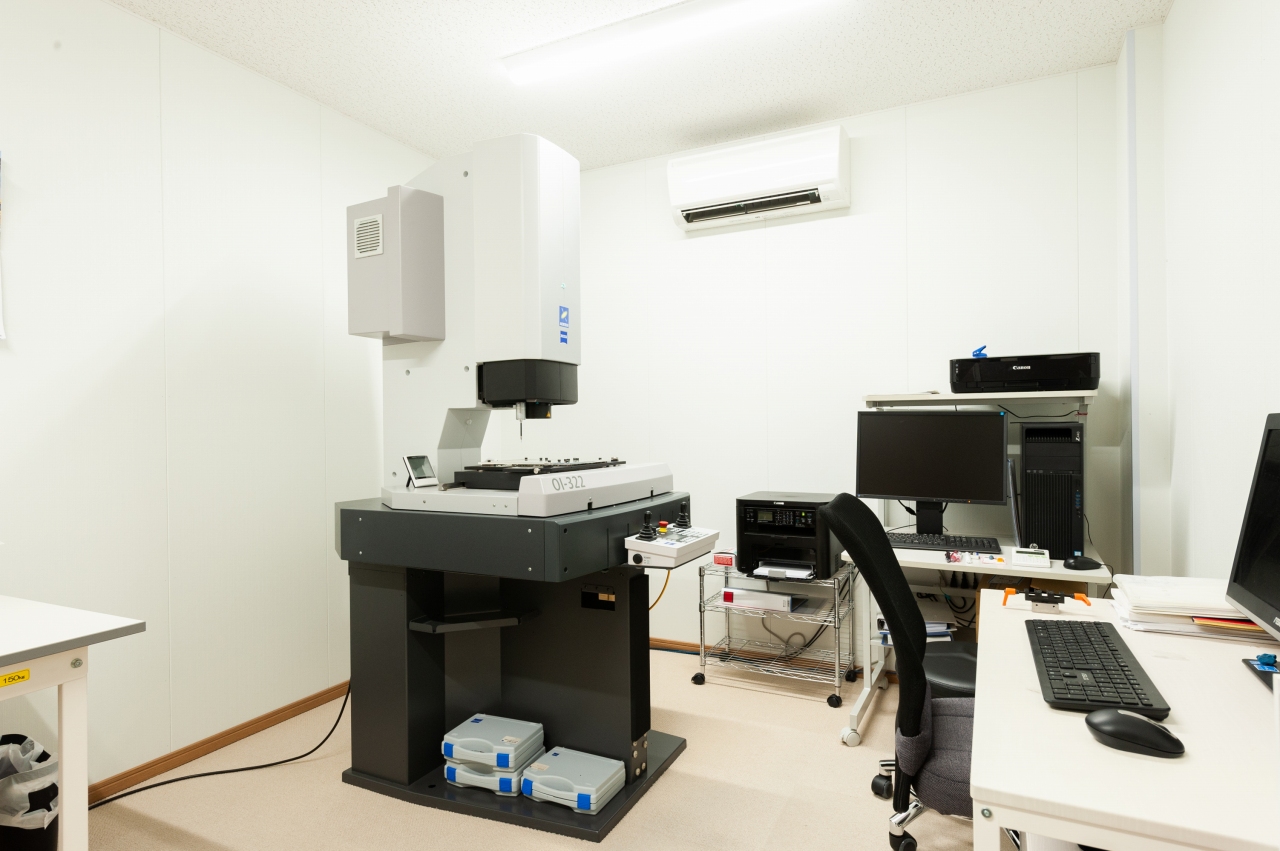

三次元測定機 O-INSPECT 322
仕様
| 項目 | スペック |
|---|---|
VAST XXT |
スキャニングセンサ シングル点測定速度:最大2.5秒/点、スキャン:200点/秒 スタイラス垂直方向長さ 30-150mm、 スタイラス水平方向長さ 最大65mm（スタースタイラス使用時）、 スタイラス最大重量15g、プローピング最大速度5mm/秒、 スタイラス最少使用ボール径0.3mm |
| 測定精度（接触式） | 2.4+L/150μm（18～22℃） 2.4+L/150μm（18～22℃） 2.4+L/150μm（18～22℃） |
Discovery.V12 |
画像処理とオートフォーカスに適応した光学式二次次元カメラ 倍率0.5x～6.3x（CCD上）、10段階固定倍率で利用可能、 CCD測定カメラチップ、測定速度:最大50fps、 プローピング最大速度10mm/s（Z軸）、作動距離87mm、レーザーポインタ 照明:8個のリング照明（青・赤）、ミニリング照明（青・赤）、同軸照明（青・赤）、透過光照明 |
| 測定精度（画像） | 1.9+L/150μm（18～22℃） |
| 測定範囲（mm） | X:00 Y:200 Z:200 |
| 最大ワーク重量（kg） | 20kg以下 |
特長
三次元測定機、投影機、光学顕微鏡、輪郭形状測定機が持つ機能を統合
様々な物体への正確な測定が可能。

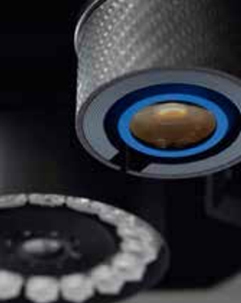

テレセントリックズームレンズ Discovery.V12 搭載
Discovery.V12は、さまざまな材質のワークの高精度な画像測定を可能にします。
切り替え式10段階ズームレンズによる再現性の高い結果を保証します。
また、テレセントリック方式を採用し、物体への距離に依存せずに正確な寸法を測定できます。
非接触で驚きの制度 ホワイトライトセンサ
ホワイトライセンサは、共焦点の原理を応用した白色光距離センサで、三次元的な微笑構造を非接触で効果江的に測定することが可能です

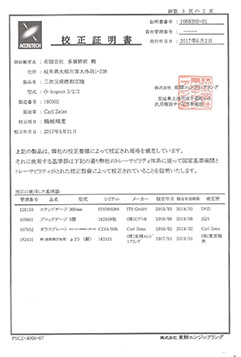

校正証明書に関しまして
当社の測定機は、株式会社東精エンジニアリング様の校正要領によって校正され左記のとおりの規格を満足しております。
また、それに使用する基準器も、左記のとおりに校正されていることが証明されております。
こちらの校正証明書が必要な場合は、発行しお渡しが可能です。
ご依頼の際にお申し付けいただきます様お願いいたします。
検査結果例
測定結果は、デジタルデータ、アナログデータどちらでもお渡し可能です。
図面への書き込みや、指定いただいたフォーマットへ書き込みも対応いたします。
（結果例画像：準備中）
